Raccordement télédis gaine - VOO : 8cm | Orange : 4cm

[Zynulle]

Bonjour,

Il y a plus d'un an, j'avais voulu aller chez VOO mais quand le technicien est arrivé, il a dit que le signal était trop mauvais à cause du câble actuel entre le poteau et la maison. Il avait testé au poteau, et là c'était bon. Il m'avait donc dit de changer de câble. En attendant, je suis resté en ADSL.

Aujourd'hui, j'aimerais aller chez Hey telecom. Sur leur site, ils donnent les instructions pour mettre un câble sous-terrain. https://www.orange.be/sites/b2c/files/l ... reseau.pdf
Et je suis étonné de voir qu'ils demandent seulement une gaine de 4cm de diamètre.

Chez Voo, ils demandent une gaine de 8 cm. https://assistance.voo.be/content/dam/v ... V7_WEB.pdf

Ca fait des jours que j'envoie des messages à Hey pour leur demander si je peux me contenter d'une gaine 4cm comme celle-ci, mais ils ne répondent jamais et finissent toujours par mettre fin au chat. La gaine 4cm https://www.brico.be/fr/electricite/cab ... mm/2660912

Selon vous, est-ce que je peux me contenter de la gaine 4cm, bien moins chère que la 8cm ?

Merci d'avance pour vos réponses.

[roylion15]

Hello
Cela dépendra de la distance totale depuis le poteau à l'endroit de votre habitation et donc du type de câble utilisé.
Normalement la norme c'est une gaine de 80 mm avec tire fil enterrée à 60 cm de profondeur et qui ne peut pas être partagée avec autre chose comme proximus.
Si moins de 20 voire 25 mètres grand maximum c'est du RG6 , si plus de 25 mètres jusque 40/50 mètres ce serait du RG11 puis du RG14 jusque 75/80 mètres.
Je pense qu' une gaine de 4 cm ne convient pas pour mettre ce type de câbles plus gros et plus rigides si ce n'est pas en ligne droite car il y a toujours des courbes, il sera compliqué et difficile à tirer le câble dans la gaine,
je pense aussi que le site d'orange contient des informations partiellement erronées.

[Zynulle]

Bonjour Roylion,

Merci pour ta réponse toujours détaillée.
J'avais finalement réussi à avoir le SAV qui m'a confirmé que la gaine de 4cm est bon pour recevoir le câble. Le technicien n'a rien dit de spécial dessus. Il y a donc bien une différence de règle entre les 2.

Je dois avoir eu un nouveau câble d'une longueur totale de 28m allant du coupleur jusqu'à la nouvelle prise télédis, dont 5m sont pour descendre du coupleur, situé à mi-hauteur du poteau Resa, jusqu'à l'entrée de la gaine. Pourtant, le technicien a mis un câble RG6, celui-ci : https://www.b-cables.be/DatasheetsBE/Co ... %20Fca.pdf
Il m'a dit qu'Orange installe du RG6, le RG11 est installé par VOO.

Il n'a pas mis d'ampli NIU comme c'était le cas avant. Il y a enfin un câble RG6 de 2.5m de la prise Teledis jusqu'au modem. Au total, il y a donc l'équivalent de 30.5m de câble allant du coupleur jusqu'au modem.

Voici la différence de niveaux avant/après :

Avec l'ancien câble + ampli NIU :
Maintenant, avec le nouveau câble et sans ampli :

Il m'a dit que si je constate de nouvelles déconnexions, alors le problème devrait venir du réseau dans la rue.

Que pensez-vous des niveaux Docsis ?

[roylion15]

Enfin pour moi, 30 mètres de RG6 c'est trop, il fallait mettre du RG11.
mais bon vos niveaux RX sont relativement "bons" dans l'ensemble alors qu'avant c'était mauvais, sauf que le TX est un peu "trop haut" à mon gout mais tant que cela reste aux environs de 49/50 dBmV, ce n'est pas trop grave, au dessus de 51/52 dBmV, les canaux d'upload risquent de décrocher, un par un. ils ne mettent plus d'ampli pour un internet seul mais dans votre cas, j'en aurais quand même mis un vu la longueur du câble, cela pour relever un peu le signal de 2/3 dBmV avec les derniers modèles de NIU, ce qui aurait ramené TX vers les 47 dBmV.

[Zynulle]

Je vois, merci pour votre analyse.

C'est vrai que ca aurait été quand même mieux de mettre directement un RG11. Mais bon, j'espère que ca ne décrochera plus.
Si un jour je change d'abonnement pour avoir aussi la TV, ils mettront un filtre comme celui-ci : https://www.onninen.fi/en/teleste-filte ... z/p/CNT437
ou bien ils mettront un ampli NIU ?

à propos du signal montant, il est le même qu'à l'époque de l'ancien câble, déjà à presque 50 dBmV. Actuellement, le plus haut que j'ai vu c'est 50.5 dBmV :

[roylion15]

Cela dépendra du nombre de TV, un ampli NIU est placé d'office à partir de 2 TV.
Ce n'est pas ce filtre là qui est obsolète pour DS 3.1 mais celui ci : https://www.teleste.com/wp-content/uplo ... 220307.pdf
A noter que ce filtre passif fait perdre 3/4 dBmV en RX sur les sorties data et TV, cela ne serait pas optimal chez vous avec le signal actuel car TX serait hors limite, ils devront changer le coupleur ou régler l'ampli de rue dont vous dépendez.

[Zynulle]

Si je prends un jour une TV, ce serait une seul.
Mais à lire que ca fait perdre 3/4 dBmV, je comprends donc que le niveau sera trop faible.

Il me semble il y a 2 ans qu'un technicien VOO avait déjà reglé le coupleur. Il avait dit que le signal au coupleur était bon. Mais peut-être qu'il n'est pas fort car je suis raccordé au dernier poteau avant le prochain ampli de la rue.
Merci pour vos infos. Je vais d'abord voir si cela reste maintenant stable avec seulement internet.

[roylion15]

Pour faire simple :
Un coupleur est comme un "domino" à 4 ou plus de sorties donc pour brancher plusieurs clients dessus, c'est un élément PASSIF avec une certaine valeur d'atténuation, il n'y a pas de réglages, cette valeur d'atténuation est calculée suivant sa position sur le réseau par rapport à l'ampli de rue dont vous dépendez. (très proche de l'ampli de rue = forte valeur d'atténuation par le coupleur par exemple un coupleur de 32, assez loin çà peut être 8 ), chez moi c'est un 26 ou 27 avec l'ampli à 25 mètres de chez moi.
Parfois il peut y avoir un accessoire / filtre supplémentaire en sortie de coupleur qui peut faire encore faire descendre de quelques dBmV le RX mais cela ne pourra jamais augmenter le signal qui sort du coupleur.

[Zynulle]

Bonjour roylion15,

ce que vous écrivez est très intéressant, je pense désormais que le technicien VOO c'était trompé. Il m'avait dit que j'étais sur le dernier poteau avant le prochain ampli.
Mais je pense qu'il s'est trompé de sens !

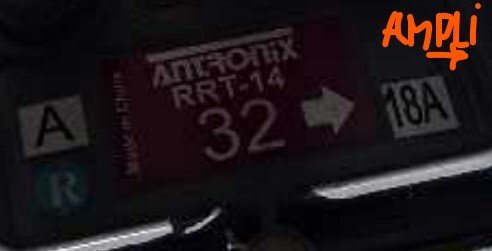

Voici mon coupleur :



Pour info, par rapport à l'image, l'ampli se situe à le poteau à sa droite, comme indiqué sur mon texte en orange. Je vois justement un gros "32" sur l'ampli. Est-ce que cela vaut bien dire que mon signal est en fait atténué de 32 dBmV car je ne suis non pas le dernier poteau, mais le 1er poteau après l'ampli ?

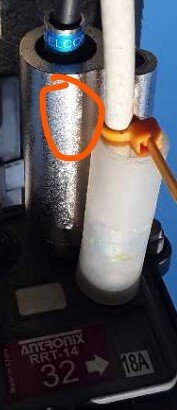

Il s'agit d'un coupleur 4 sorties. Et justement, sur le nouveau câble qu'il m'a mis, je vois qu'il a rajouté une sorte de grosse douille métallique :



Est-ce qu'il s'agirait du filtre supplémentaire en sortie de coupleur dont tu parles ?

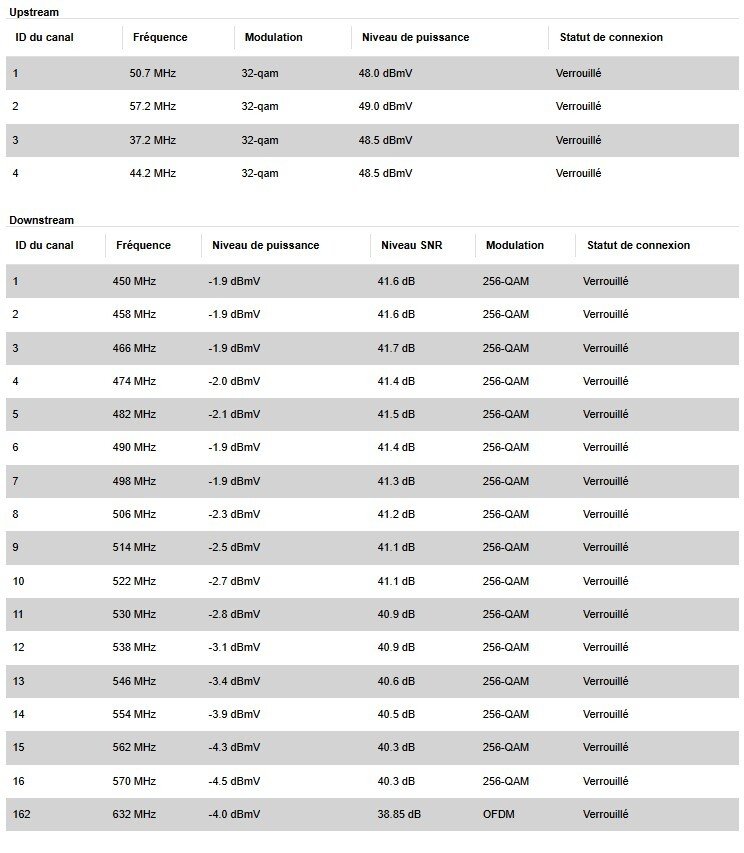

Si oui, peut-être qu'il atténue trop, par exemple ce vendredi depuis 19h, j'aijusqu'à -4.5 dBmV :


Si je suis bien le 1er poteau après l'ampli, comment se ferait-il que mon Rx upload soit si haut par contre (49 dBmV mais il peut monter à 50.5 dBmV ) ? Je voudrais croire qu'il devrait être plus bas car plus proche de l'ampli de la rue.

Autre chose par curiosité, savez-vous ce que représentent les autres valeurs écrites sur le coupleur, comme le "18A", le "A" et le "R" ?
